A SOP (Small Outline Package) az egyik legelterjedtebben használt felületre szerelt IC csomagcsalád. Sirályszárnyú vezetékei és szabványosított mechanikai formája praktikus választást jelentenek, amikor a tervezőknek kompakt méretre, ismételhető SMT összeszerelésre és kirelátható költségre van szükségük. Ez a cikk a SOP építését, méreteit, változatait, teljesítménykorlátokat, PCB lábnyomának iránymutatását, valamint a SOP beilleszkedését a mai csomagolási környezetbe tárgyalja.
SOP (Kis vázlatcsomag) áttekintés
A SOP (Small Outline Package) egy felületre szerelt integrált áramkör (IC) csomag, amelyet kompakt PCB-elrendezésekhez terveztek. Sirályszárnyú vezetékekkel rendelkezik, amelyek a téglalap alakú karosszéria mindkét oldaláról nyúlnak, lehetővé téve a közvetlen forrasztást a PCB párnákra átvezető lyukak nélkül.
A SOP csomagok gyakoriak memóriaeszközökben, analóg IC-kben, mikrokontrollerekben, interfészchipekben és energiakezelésben. Mivel a vezetékek külsőleg vannak kitéve, a forrasztófilékek AOI-val könnyen ellenőrizhetők, és az újradolgozás általában egyszerűbb, mint ólommentes vagy tömb csomagokkal.
SOP csomag szerkezete és összetevői

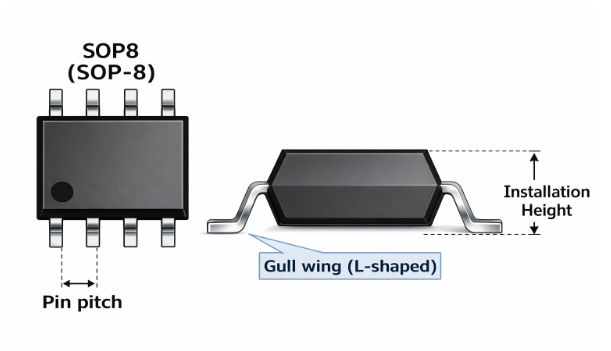

A SOP csomagok rajzai általában megadják a távállást (telepítési magasságot), hogy meghatározzák a poszt-reflow tisztaságot a PCB felett. Ezek a rajzok a külső rögzítési geometriát és lábnyomot kommunikálják, nem pedig a belső szerszámszerkezetet.

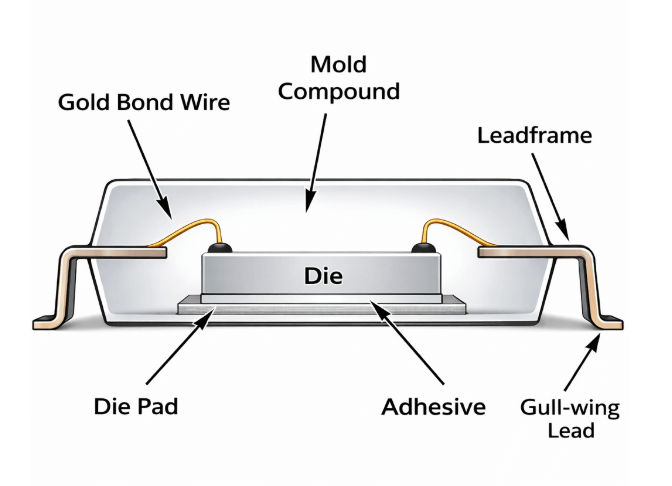

SOP komponensek
• Formált test: Epoxi díszléc, amely lezárja és védi a szerszámot
• Szilícium szerszám: A csomagolásban lévő aktív IC
• Kötésvezetékek: finom réz- vagy aranyvezetékek, amelyek a szerszámpadákat az ólomvázhoz kötik össze
• Ólomváz: Rézötvözet váz, amely a külső vezetékeket és elektromos utakat alkotja
• Sirályszárny-vezetékek: Hajlított külső tűk, amelyeket PCB-padokhoz forrasztanak elektromos és mechanikai csatlakozáshoz
• Ólomhangmagasság: A szomszédos vezetékek közötti távolság (általában 1,27 mm-től 0,5 mm-ig, változattól függően)
SOP csomag méretei és mechanikai változatai
| Kategória | Műszaki adatok | Tipikus hatótávolság | Alkalmazási hatás |
|---|---|---|---|
| Testszélesség | Keskeny testű | ~3,8–4,0 mm | Helykorlátozott PCB-elrendezésekben használják; gyakori alacsony és közepes tűszámnál |
| Testszélesség | Széles testű | ~7,5–8,0 mm | Nagyobb vezetőtávolságot és útvonalválasztási rugalmasságot biztosít a nagyobb tűszám érdekében |
| Csomagvastagság | Szabványos SOP | ~1,5–1,75 mm | Alkalmas általános célú SMT alkalmazásokhoz |
| Csomagvastagság | Vékony SOP (TSOP) | ~1,0 mm vagy kevesebb | Alacsony profilú termékekhez és kompakt összeszerelésekhez tervezve |
| Tűszám tartomány | Szabványos SOIC | 8–44 tű | Gyakori analóg IC-kben, memóriában, interfészben és vezérlőeszközökben |
| Tűszám tartomány | Finomhangmagasságú változatok (pl. SSOP) | Legfeljebb 64+ tű | Támogatja a nagyobb I/O sűrűséget csökkent ólommagassággal |
Gyakori SOP csomagtípusok
Ahogy a PCB sűrűsége nőtt, a SOP változatok bővültek, hogy magasabb I/O-t biztosítsanak szűkebb felületen belül, miközben a gyakorlati összeszerelési határokon belül maradtak.

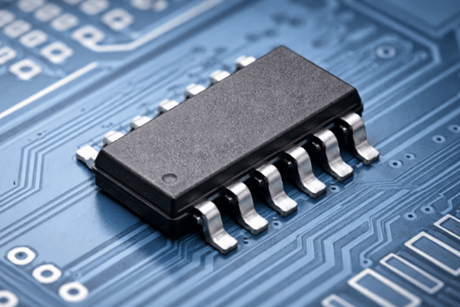

Szűk SOP (NSOP)
Karcsúbb testtel tervezve, hogy megtakarítsa a PCB-területet. Jól illeszkedik kompakt elrendezésekhez, ahol szűkös az útvonalválasztási hely és a mérsékelt tűszám elegendő, például kis vezérlő- és érzékelőáramkörök esetén.

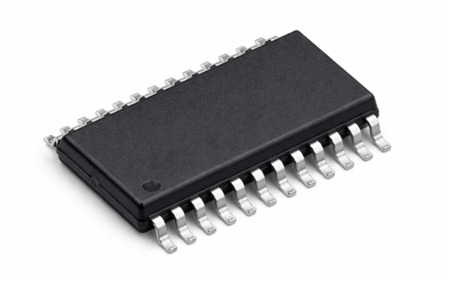

Széles Szabályzat (WSOP)
Szélesebb testet használ, hogy nagyobb pólomszámot és nagyobb ólomfesztávot támogassanak. Ez javíthatja a nyomvonal elhajlítását és az útvonal rugalmasságát, ami segít, ha a jelzők és a vezetékek nagyobb távolságot igényelnek.

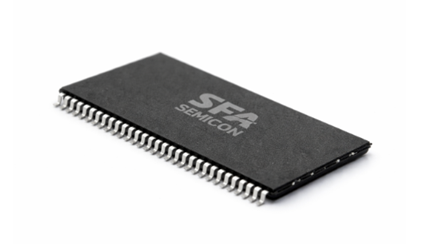

Vékony Kis Körvonalú Csomag (TSOP)
Csökkenti a csomag vastagságát, hogy az alacsony profilú vagy magasságkorlátozott építésekhez megfeleljen. Széles körben használják memóriaeszközökben, mint a DRAM, Flash és EEPROM, ahol a vékony profilok és a szabványosított lábnyomok gyakoriak.

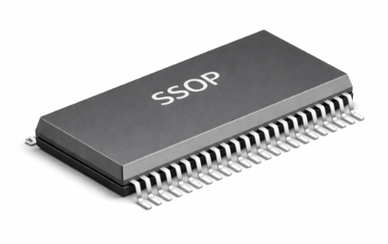

Kis vázlatcsomag (SSOP)
Finomabb ólommagasságot használ (gyakran körülbelül 0,65 mm vagy annál kisebb), hogy növelje a tűsűrűséget anélkül, hogy növelné a csomag méretét. Ez támogatja a nagyobb I/O mennyiséget szűk laphelyen, de szigorúbb PCB és forrasztás vezérlést is igényel.

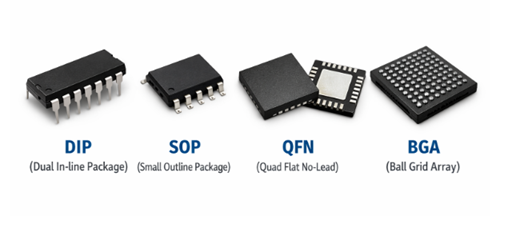

SOP vs más IC csomagcsaládok
| Csomag | Méret | I/O sűrűség | Átdolgozás | Termikus | Költség |
|---|---|---|---|---|---|
| DIP | Nagy | Alacsony | Könnyű | Mérsékelt | Alacsony |
| SOP | Compact | Mérsékelt | Könnyű | Mérsékelt | Alacsony |
| QFN | Kisebb | Magasabb | Mérsékelt | Jobb (látható pad) | Mérsékelt |
| BGA | Nagyon kompakt | Nagyon magas | Komplex | Magas | Magasabb |

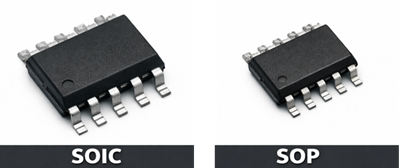

SOIC és SOP technikai különbségek
| Feature | SOIC | SOP |
|---|---|---|
| Szabványosítás | Szigorú JEDEC-definiált | Szélesebb kategória |
| Dobás | Általában 1,27 mm | 1,27 mm finom dőléssel |
| Vastagság | ~1,5 mm | Tartalmaz vékony változatokat |
| Tűtartomány | 8–44 éves tipikus | Változatokban meghaladhatja a 64-et |
| Memóriahasználat | Ritkábban | A TSOP széles körben használt memóriában |
SOP elektromos, hő- és megbízhatósági teljesítmény
| Paraméter | Tipikus hatótávolság / állapot | Tervezési hatás |
|---|---|---|
| Ólominduktancia | ~1–3 nH egy vezetőnként | Befolyásolja az él integritását és csengését gyors jeleknél |
| Parazita kapacitás | ~0,2–0,5 pF egy leadonként | Befolyásolja a nagyfrekvenciás jelviselkedést |
| Gyakorlati frekvenciatartomány | DC több száz MHz-re | A GHz-es tervek ólommentes csomagokat igényelhetnek |
| Nagy sebességű problémák | Keresztszedés, visszaverődések, földugrás | Nagyobb kapcsolóáramú eszközöknél jobban feltűnő |
| Kapcsolódás-környezet (θJA) | ~60–120°C/W | Erősen függ a PCB réz területtől |
| Hőáramlási útvonal | Szerszám → Die csatlakoztatja → ólomvázat → vezetékeket → PCB | Nincs kitett pad a szabványos SOP |
| Teljesítményképesség | ~0,5 W-tól 2 W-ig tipikus | A nagyobb szoszlás fejlesztése fejlesztéssel a PCB-tervezést igényel |
| Nedvességérzékenységi szint | MSL 1–3 tipikus | A tárolás és a reflow kezelés irányítása |
| Kvalifikációs tesztek | HTOL, hőmérséklet-ciklus, forrasztás fáradtsága | Validálja a hosszú távú csomagstabilitást |
SOP csomag alkalmazások
• Fogyasztói elektronika: Gyakori a memória, interfész IC-k, logika és energiakezelő eszközökben, amelyeket telefonokban, tévékben és háztartási gépekben használnak.
• Autóipari elektronika: Érzékelő interfészekhez, vezérlő IC-ekhez és támogató chipekhez használják olyan modulokban, amelyek stabil csatlakozásra van szükségük rezgés és hőmérséklet-ciklus alatt.
• Számítástechnikai hardver: Gyakran megtalálható DRAM-ban, Flash-ben, EEPROM-ban és kapcsolódó interfész komponensekben alaplapokon és beágyazott modulokon.
• Ipari rendszerek: Kommunikációs IC-kben, motorvezérlőkben és vezérlőáramkörökben használják, ahol az ismételhető SMT összeállítása és a terephasználati lehetőség számít.
• Orvosi elektronika: Kompakt, hordozható megfigyelő és diagnosztikai eszközökben alkalmazzák, ahol a deszterhely és a megbízhatóság egyaránt kulcsfontosságú.
Jövőbeli trendek a SOP és a kapcsolódó csomagolás területén
A SOP folyamatosan fejlődik fokozatos fejlesztésekkel, amelyek növelik a sűrűséget, erősítik a megbízhatóságot és fenntartják a kompatibilitást a modern SMT gyártással.
Vékonyabb és finomhangú változatok
A gyártók vékonyabb és finomabb SOP változatokat kínálnak azzal, hogy a csomagolás testvastagságát 1,0 mm alá csökkentik, és az ólom magasságát ≤0,5 mm-re szorítják SSOP-stílusú alkatrészekben. Ez növeli az I/O sűrűséget, miközben a forrasztókötések továbbra is láthatóak maradnak az ellenőrzéshez és az átalakításhoz.
Fejlesztett ólomváz anyagok
Az ólomváz technológiája is fejlődik a magasabb hővezetőképességű rézötvözetek alkalmazásával, optimalizáltabb bevonatokkal a folyamatos forrasztásbeáztatás támogatására, valamint a felületkezelésekkel, amelyek csökkentik az oxidációt ólommentes környezetben. Ezek a frissítések javítják a mechanikai szilárdságot, és segítenek a forrasztáskötések hosszú élettartam alatt stabilak maradni.
Ólommentes és környezeti megfelelőség
A környezeti megfelelőség ma már sok SOP család szabványossá vált, a tervek a RoHS és REACH követelményeihez igazodnak, valamint halogén nélküli formázóvegyületek alkalmazásával. Mivel az ólommentes forrasztás magasabb újraáramlási hőmérsékletet igényel, a SOP összeszerelés egyre inkább szigorúbb hőprofilozásra támaszkodik a nedvesképződés minőségének szabályozására és a csomag- vagy laplapfeszültség korlátozására.
Hőfejlesztéssel megerősített SOP tervek
A nagyobb teljesítményveszteség támogatása érdekében a hőerővel fokozott SOP tervek bővülnek vastagabb ólomkeretek, egyes változatokban a belső termikus slugok szelektív alkalmazása, valamint a jobb szerszámrögzítési anyagok révén, amelyek csökkentik a hőellenállást. Ezek a változások javítják a hőterjedést, miközben megőrzik a jól ismert sirályszárnyas alakját.
Összegzés
A SOP csomagok továbbra is stabil helyet foglalnak el az elektronikus tervezésben kiszámítható összeszerelési viselkedésük, látható forrasztócsatlakozásaik és a szabványos SMT folyamatokkal való kompatibilitásuk miatt. Míg az újabb, ólommentes és tömbalapú csomagok az ultra nagy sűrűségű igényeket kielégítik, a SOP továbbra is megbízható megoldás memória-, vezérlés-, interfész- és ipari alkalmazásokhoz, ahol a költségkontroll, megbízhatóság és az egyszerű ellenőrzés kulcsfontosságú prioritások.
Gyakran Ismételt Kérdések [GYIK]
Mit jelent az SOP az elektronikai csomagolásban?
A SOP a Small Outline Package rövidítése, amely egy felületre szerelt IC csomag, amelynek mindkét oldalán sirályszárny-vezetékek vannak. Kompakt PCB elrendezésekre és automatizált összeszerelésre tervezték. A kifejezés nagyjából több változatot is lefed, beleértve a SOIC-t, SSOP-ot és TSOP-ot, a hangmagasságtól, vastagságtól és testszélességtől függően.
Mi a különbség a SOP és a SOIC csomagok között?
A SOIC (Small Outline Integrated Circuit) a JEDEC által szabványosított alhalmaza a tágabb SOP kategóriának. Míg a SOP az általános csomagolási stílusra utal, a SOIC szigorúbb mechanikai szabványokat követ, mint például a meghatározott testszélesség és az 1,27 mm dőlésszög. A gyakorlatban a két kifejezést gyakran felcserélve használják az összetevők listázásában.
Mennyi a maximális frekvenciá, amit a SOP csomagok képesek kezelni?
A SOP csomagok megbízhatóan működnek olyan áramkörökben, amelyek egyenáramról akár több száz MHz-ig működnek. Ezen a tartományon túl az ólominduktancia és az inter-lead kapcsolódás befolyásolhatja a jel integritását. GHz-szintű RF vagy ultra-nagy sebességű digitális tervek esetén az ólommentes csomagok, mint a QFN vagy a BGA, előnyben részesítettek az alacsonyabb parazita hatások miatt.
Mennyi energiát tud elfogyasztani egy SOP csomag?
Az energia elfogyasztása a test méretétől, a PCB réz területétől és a légáramlástól függ. A szabványos SOP eszközök általában körülbelül 0,5 W-tól 2 W-ig terjedő terhelést kezelnek további hőfokozás nélkül. Nagyobb rézöntések, hőcsatornák és több földalap csökkenthetik a csatlakozás hőmérsékletét és javíthatják a hőteljesítményt.
Hogyan lehet megakadályozni a forrasztás hidalását finom SOP csomagoknál?
A forrasztás hídjának elkerülése érdekében finom hangmagasságú SOP csomagokon (0,65 mm vagy kisebb), gondosan szabályozza a forrasztás térfogatát és a párna kialakítását. A sablon rekeszméretének körülbelül 10–20%-kal történő csökkentése segít korlátozni a felesleges pasztát, míg a megfelelően meghatározott forrasztásmaszk távolsága megakadályozza a forrasztás áramlását a szomszédos párnák között. A pontos alkatrészelhelyezés és a jól optimalizált újrafolyó hőmérséklet-profil biztosítja az egyenletes nedvesülést és a forrasztás szabályozott terjedését. Ezek az intézkedések együtt csökkentik a rövidzárlatok kockázatát, és javítják a nagy sűrűségű elrendezésekben a összeszerelési hozamot.
