Az alaplap minden számítógépes rendszer alapja. A processzort, a memóriát, a tárolót és a bővítő eszközöket egy egyetlen, összehangolt platformba köti, amely képes kommunikálni, áramot osztani és hatékonyan működni. Nem csupán egy áramköri lap, hanem meghatározza a kompatibilitást, stabilitást és a fejlesztési lehetőségeket. Az alaplap működésének megértése segít intelligenbíteni, magabiztosan frissíteni és hosszú távon fenntartani a rendszer teljesítményét.

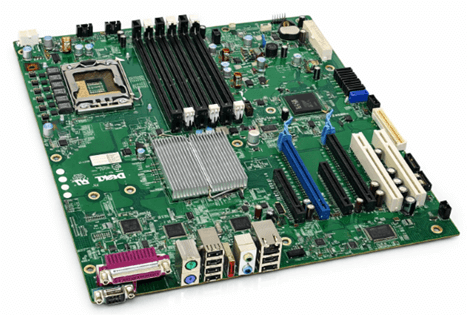

Mi az az alaplap?
Az alaplap a számítógép elsődleges nyomtatóárami lapja (PCB), amely minden hardver alkatrész központi platformjaként szolgál. Biztosítja az elektromos kapcsolatokat és a fizikai struktúrát, amelyek szükségesek a processzor, memória, tárolóeszközök, grafikus kártya és egyéb komponensek számára, hogy együtt kommunikáljanak és működjenek. Az alaplap kezeli az energiaelosztást és az adatátviteli útvonalakat a rendszerben, miközben a hardveres kompatibilitást is meghatározza a socket típusa, chipkészlet és támogatott technológiák alapján.

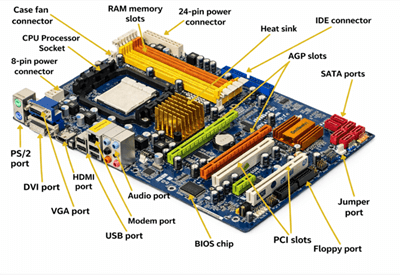

Alaplap komponensei és funkcióik
• CPU aljzat: A CPU foglalat tartja a processzort. Minden laplap támogatja a különböző aljzattípusokat, például az LGA (Intel) vagy az AM5 (AMD). A socket biztosítja a megfelelő fizikai illeszkedést, és áram- és adatkapcsolatot biztosít a CPU-hoz.
• Chipkészlet: A chipkészlet irányítja a CPU, memória, tároló és bővítő eszközök közötti kommunikációt. Meghatározza olyan funkciókat, mint a memória sebesség, PCIe sávok, USB portok és az overclocking támogatása. A felsőkategóriás chipkészletek általában több kapcsolódást és hangolási lehetőséget kínálnak.
• RAM helyek: A RAM helyek lehetővé teszik memóriamodulok telepítését. A helyek száma és a támogatott típus (DDR4 vagy DDR5) határozza meg a maximális memóriakapacitást és sebességet. A kétcsatornás vagy négycsatornás támogatás növeli a memória sávszélességét.
• PCIe slotok: PCIe slotokat grafikus kártyákhoz és egyéb bővítőkártyákhoz használnak. A PCIe generálása és sávszáma befolyásolja az adatátviteli sebességet és a rendszer bővíthetőségét.
• Tárolóportok (SATA és M.2): A SATA portok hagyományos HDD-ket és SATA SSD-ket kötnek össze. Az M.2 slotok NVMe SSD-ket támogatnak sokkal gyorsabb indítási és betöltési idők érdekében.
• Feszültségszabályozó modulok (VRM-ek): A VRM-ek szabályozzák és stabilizálják a CPU-hoz juttatott áramot. Az erős VRM-ek javítják a stabilitást, különösen nagy terhelés vagy túlhajtás esetén.
• BIOS/UEFI chip: A BIOS vagy UEFI firmware indításkor inicializálja a hardvert, és betölti az operációs rendszert. A modern UEFI grafikus felületet és jobb támogatást kínál a jelenlegi hardverhez.
• Hűtési és védelmi áramkörök: Hűtőelszívók, hőpadok, és néha kis ventilátorok segítenek szabályozni a VRM-ek és chipkészletek hőjét. A védőáramkörök megvédenek a feszültségkiugrásoktól és a túlmelegedéstől.
• CMOS akkumulátor; A CMOS akkumulátor tárolja a BIOS beállításokat és a rendszeridőt, amikor a gép ki van kapcsolva.
• Integrált hang- és hálózatkapcsolat: A legtöbb alaplap beépített hangot, Ethernetet vagy Wi-Fi-t is tartalmaz. Ez megszünteti a legtöbb szabványos buildben a kiegészítő kártyák szükségességét.
Az alaplaptípusok
Az alaplapok különböző méretűek, úgynevezett forma faktorok léteznek, amelyek meghatározzák a házkompatibilitást, a bővítési kapacitást és a belső elrendezést.

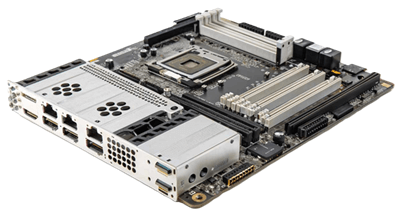

ATX (fejlett technológia eXtended)
Az ATX a leggyakoribb teljes méretű alaplap formátum. Általában 305 × 244 mm méretű, több RAM slotot, több PCIe bővítőhelyet és széles tárcsatlakozó választékot kínál. Az ATX kártyákat gyakran használják játékrendszerekben, nagy teljesítményű asztali gépekben és munkaállomásokban, mert erős bővítési képességet és jobb teljesítményátviteli tervezést biztosítanak.

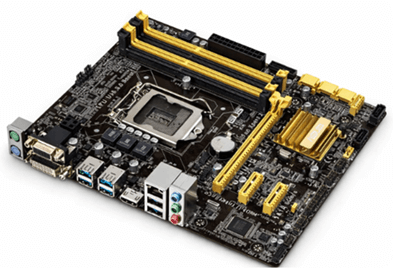

Micro-ATX
A Micro-ATX (mATX) kisebb, mint a standard ATX, általában 244 × 244 mm méretű. Kevesebb PCIe helyet támogat, de gyakran négy RAM slotot tart. Ez a forma gyakorlati egyensúlyt kínál a méret, az ár és a funkcionalitás között. Kisebb dobozokban is elfér, miközben elegendő bővítést biztosít a legtöbb mindennapi rendszerhez.

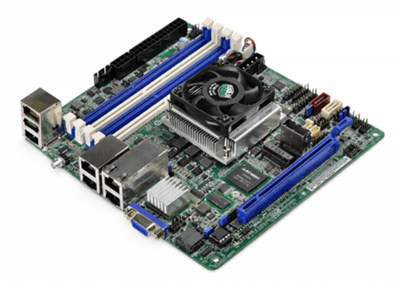

Mini-ITX
A Mini-ITX egy kompakt alaplap formátum, amelynek mérete 170 × 170 mm. Általában csak egy PCIe slot és két RAM slot található. Kis mérete miatt kompakt szerkezetekhez és kis forma faktorú házakhoz tervezték. Bár a bővítési lehetőségek korlátozottak, továbbra is támogatja a modern processzorokat és tárolótechnológiákat.

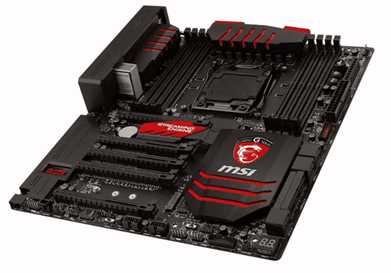

Kiterjesztett ATX (E-ATX)
A kiterjesztett ATX (E-ATX) nagyobb, mint a standard ATX, általában 305 × 330 mm körül. További PCIe slotokat, nagyobb memóriakapacitást és bővített kapcsolódást biztosít. Az E-ATX lapokat gyakran használják olyan csúcskategóriás rendszerekben, amelyek extra bővítést, nagyobb hűtőmegoldásokat vagy fejlett energiaellátási megoldásokat igényelnek.
Flex ATX
A Flex ATX az ATX szabvány kisebb változata. Költségvetési vagy helykorlátozott rendszerekhez tervezték. A rugalmas ATX lapok csökkentik a bővítési helyeket és az alapméretet, miközben megőrzik a kompatibilitást bizonyos ATX rögzítési szabványokkal. Ma már ritkább, de még mindig megtalálható az alapvető asztali rendszerekben.
BTX és Pico BTX
A BTX (Balanced Technology eXtended) és a Pico BTX bevezetése a hőhatékonyság javítása érdekében az alkatrészek elhelyezésének átrendezésével a jobb légáramlás érdekében. A tervezés a fő hőtermelő alkatrészeket helyezte el a hűtési útvonalak optimalizálására. Azonban a formátum nem kapott széles körű iparági támogatást, így ma már nagyrészt megszűnt.
Mini-STX
A Mini-STX egy ultrakompakt alaplap formátum, amely kissé nagyobb, mint a Mini-ITX, de minimális bővítési helyekkel tervezve. Gyakran támogatja az asztali processzorokat, amelyek nagyon kis felülettel rendelkeznek. Ezt a forma gyakran használják kompakt asztali gépeken, beágyazott rendszerekben és ipari alkalmazásokban, ahol a helyhatékonyság kritikus.
Alaplap működési elvei
Az alaplap minden számítógép komponensét egyetlen operációs rendszerbe koordinál. Amikor áramot alkalmaznak, a beépített feszültségszabályozó áramkörök átalakítják és stabilizálják a bejövő áramot, hogy megfeleljenek a CPU, a memória és más eszközök igényeinek, biztosítva a biztonságos indítási feltételeket.
Amint a tápellátás stabil, a BIOS vagy az UEFI firmware bekapcsolási öntesztet futtat a kritikus hardver ellenőrzésére, majd inicializálja az alkatrészeket és betölti az operációs rendszert. Normál működés közben az alaplap buszokon, memóriacsatornákon és PCIe sávokon keresztül irányítja az adatokat, miközben figyeli a hőmérsékletet és az elektromos állapotot, hogy a rendszer stabil és szinkronizált maradjon.
Hogyan befolyásolja az alaplap a számítógép teljesítményét
• Memóriabusz és csatornatervezés: A támogatott memóriasebességek, a csatornák száma (kettős vagy négyes) és a trace elrendezés befolyásolja a RAM sávszélességét és késleltetését.
• PCIe sávszélesség és sávkiosztás: A PCIe generálása (pl. 4.0 vagy 5.0) és a rendelkezésre álló sávszám határozza meg a GPU teljesítményét, az NVMe sebességét és a bővítési képességet.
• Teljesítményfázis tervezés és VRM-ek: A magasabb minőségű VRM-ek stabilabb teljesítményfázisokkal javítják a feszültségkonzisztenciát, lehetővé téve a tartós boost órajeleket és jobb teljesítményt nehéz terhelés alatt.
• Funkciók és I/O támogatás: A DDR5, PCIe 5.0, Thunderbolt, Wi-Fi 6/6E és a nagy sebességű hálózatok kompatibilitása javítja a rendszer élettartamát és a teljesítménypotenciált.
• Hőelrendezés és hűtőborránk: A VRM-ek és M.2 nyílások hatékony hűtése megakadályozza a fékezést, és stabil működést tart fenn hosszabb terhelés alatt.
A megfelelő alaplap kiválasztása
A megfelelő alaplap kiválasztása egyensúlyt igényel a kompatibilitás, a funkciók, a bővítési rugalmasság és a hosszú távú frissítési lehetőségek között. Használja az alábbi ellenőrzőlistát, hogy a rendszere mind a mosai, mind a jövőbeli igényeknek megfeleljen.
• CPU kompatibilitás: Győződj meg róla, hogy az alaplap aljzat típusa és a chipkészlet támogatja az adott processzormodellt. Nézd meg a gyártó CPU támogatási listáját és a szükséges BIOS verziót.
• Formátum: Egyeztesd az alaplap méretét (ATX, Micro-ATX, Mini-ITX stb.) a számítógép tokjával, hogy biztosítsd a megfelelő illeszkedést és a légáramlást.
• Memória támogatás: Ellenőrizd a RAM típust (DDR4 vagy DDR5), a maximális kapacitást, a helyek számát és a támogatott sebességeket. Érdemes megfontolni a kétcsatornás vagy négycsatornás képességet a nagyobb memória sávszélesség érdekében.
• Tárolási lehetőségek: Biztosítsuk elegendő M.2 helyet NVMe SSD-k és SATA portok számára további meghajtókhoz. Ellenőrizd, hogy az M.2 slotok osztoznak-e PCIe sávokat más komponensekkel.
• PCIe bővítés: Áttekintés PCIe generációról (4.0 vagy 5.0), teljes sáv elérhetőségről és slot konfigurációról a grafikus kártyák és a jövőbeli bővítőkártyák támogatására.
• Power Design (VRM-ek): Válassz olyan alaplapot, amely erős VRM-ekkel és megfelelő hűtőbordával rendelkezik, különösen nagy teljesítményű CPU-khoz vagy túlhajtáshoz. A stabil teljesítmény támogatja a folyamatos boost órajeleket és a rendszer stabilitását.
• Kapcsolódás és I/O: Ellenőrizze a hátsó I/O portokat, USB verziókat, hálózati sebességet (1Gb vagy 2,5Gb Ethernet), Wi-Fi támogatást, Bluetooth-ot és opcionális funkciókat, mint például a Thunderbolt.
• Hűtési funkciók: Keress VRM hűtőburkolókat, M.2 hővédőket, valamint elegendő ventilátor- vagy szivattyúfejeket a megfelelő hőkezelés fenntartásához.
• BIOS és firmware funkciók: Fontold meg olyan funkciókat, mint a BIOS Flashback, biztonságos boot támogatás, memória hangolási lehetőségek és rendszeres firmware frissítés támogatás.
• Költségvetés és márkamegbízhatóság: Egyensúlyba hozza a jellemzőket a költséggel. Válassz megbízható gyártókat, akik ismertek az építési minőségéről, stabil firmware-ről és hosszú távú támogatásról.

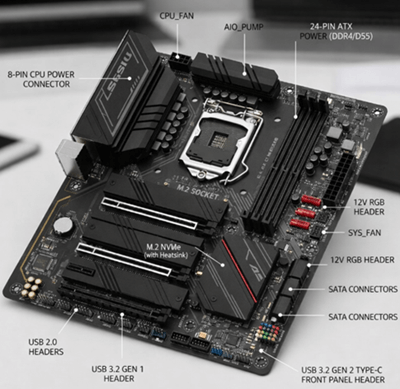

Alaplap csatlakozók és fejlécek
Az alaplapok több belső csatlakozót és csatlakozót tartalmaznak, amelyek összekötik az áram-, hűtés-, tárolási és első panel komponenseket. Ezeknek a megértése segít biztosítani a megfelelő telepítést és a stabil működést.
24-tűs ATX tápcsatlakozó
Ez a fő tápegység a tápegységtől az alaplaphoz. Áramot juttatja el a magáramkörökbe és a bővítési nyílásokba. Nélküle a rendszer nem fog bekapcsolni.
8-pines (4+4) CPU Power Connector
A CPU csatlakozó közelében található, és dedikált áramot szolgáltatnak a processzornak. A nagy teljesítményű rendszerek számára szükség lehet további 4 vagy 8 tűs csatlakozóra a stabil terhelés alatti működéshez.
Panel Headerek
Ezek a kis tűk kapcsolják össze a tok bekapcsológombját, reset gombját, a power LED-et és a HDD LED-et. A megfelelő beállítás szükséges a helyes működéshez.
USB fejlécek
A belső USB csatlakozók csatlakoztatják az első panel USB portjait a házon. A modern táblák lehetnek a következők:
• USB 2.0 fejlécek
• USB 3.2 Gen 1 vagy Gen 2 fejlécek
• USB Type-C első panel csatlakozók
A támogatott USB verzió határozza meg az adatátviteli sebességet.
Ventilátor és szivattyú csatlakozók
Az alaplapok több ventilátor fejjel rendelkeznek, például:
• CPU_FAN (CPU hűtőhöz)
• SYS_FAN (tok rajongóknak)
• AIO_PUMP (folyadékhűtési rendszerekhez)
Ezek a fejjelek PWM vagy egyenáramú szabályozással szabályozzák a ventilátor sebességét.
SATA csatlakozók
A SATA portok hagyományos merevlemezeket és SATA SSD-ket kötnek össze. Még az NVMe meghajtók megjelenése ellenére is hasznosak maradnak tömeges tárolásra.
M.2 helyek
Az M.2 slotok NVMe SSD-ket támogatnak a nagy sebességű tároláshoz. Néhány lapon hőpajzsok találhatók a hőfokozat csökkentésére.
RGB / ARGB fejlécek
Ezek a fejjelek kapcsolják be és irányítják a világítási csíkokat és RGB ventilátorokat. Támogatják a 12V RGB-t vagy az 5V-os címezhető RGB-t, amelyek nem cserélhetők fel.
Gyakori alaplapi problémák elhárítása
Az alaplaphoz kapcsolódó problémák megakadályozhatják a rendszer megfelelő elindítását vagy futtatását. Sok problémát egyszerű ellenőrzésekkel lehet megoldani.
| Probléma | Mit érdemes ellenőrizni | Ajánlott intézkedések |
|---|---|---|
| A rendszer nem kapcsol be | Nincsenek fények, ventilátorok, nincs válasz | • Ellenőrizzék, hogy a 24-tűs ATX és CPU tápcsatlakozók teljesen elhelyezkednek. |
| • Ellenőrizd az első panel csatlakozó csatlakozásait (tápkapcsoló csatlakozóit). | ||
| • Ellenőrizzék, hogy a tápegység megfelelően működik. | ||
| Nincs kijelző / nincs POST | A rendszer bekapcsol, de nincs kijelző kimenet | • Biztonságosan helyezd vissza a RAM modulokat. |
| • Ellenőrizze a GPU telepítését, és ellenőrizze, hogy a PCIe tápkábelek csatlakoztatva vannak. | ||
| • Töröld a CMOS a BIOS beállítások visszaállításához. | ||
| • Figyelj a sípoló kódokra, vagy ellenőrizd a fedélzeti diagnosztikai LED-eket, ha van elérhető. | ||
| RAM nem észlelve | Hibás memóriakapacitás mutatott vagy a rendszer nem indul | • Telepítsd a memóriát a megfelelő helyekbe a kétcsatornás módhoz (lásd az alaplap kézikönyvét). |
| • Frissítse BIOS-t, ha újabb generációs memóriát használ. | ||
| • Ellenőrizze a gyártó QVL-jét (Qualified Vendor List) a kompatibilitás érdekében. | ||
| Túlmelegedés vagy instabilitás | Véletlenszerű leállítások, gáztalanítás, összeomlások | • Ellenőrizze a CPU hűtő rögzítési nyomását és beállítását. |
| • Ellenőrizd a megfelelő hőpaszta felvitelét. | ||
| • Biztosítsuk a megfelelő ház légáramlását és a ventilátor elhelyezését. | ||
| • Figyeld a VRM hőmérsékletét a nehéz terhelés alatt. | ||
| BIOS korrupció vagy indítási hiba | A rendszer beragadt a boot ciklusban vagy nem tud belépni BIOS-ba | • Használj a BIOS helyreállítást vagy a Flashback funkciót, ha támogatott. |
| • Soha ne szakítsd meg a BIOS frissítéseket a kezdet után. | ||
| • Cseréld ki a CMOS akkumulátort, ha a BIOS beállításai gyakran visszaállnak. |
A rendszerszintű hibakeresés csökkenti a leállásokat és megakadályozza a felesleges alkatrészcserét.
Összegzés
Egy jól megtervezett alaplap biztosítja, hogy minden komponens a saját névleges sebességén működjön, stabil energiaellátással és hatékony kommunikációval. A megfelelő forma kiválasztásától kezdve a megfelelő hűtés és firmware frissítések fenntartásáig minden döntés hosszú távú megbízhatóságot érint. Ha megérted a funkciókat, a csatlakozókat és a teljesítménytényezőket, olyan lapot választhatsz, amely magabiztosan támogatja a jelenlegi igényeidet és a jövőbeli fejlesztéseidet.
Gyakran Ismételt Kérdések [GYIK]
Hogyan ellenőrizhetem, hogy az alaplap kompatibilis-e a CPU-mmal?
Ellenőrizd az alaplap aljzat típusát és chipkészletét a CPU modelled ellen a gyártó hivatalos támogatási oldalán. Még ha a socket is egyezik, néhány processzornak speciális BIOS verzióra van szüksége a megfelelő működéshez. Vásárlás előtt mindig ellenőrizd a CPU támogatási listákat, hogy elkerüld a boot problémákat.
Meddig tart általában egy alaplap?
Egy minőségi alaplap normál használat alatt általában 5–10 évig bír. Az élettartam az energiaminőségtől, a hűtéstől, a munkaterhelés intenzitásától és az alkatrészek minőségétől (különösen a VRM-ektől és kondenzátoroktól) függ. A stabil tápellátás és a megfelelő légáramlás jelentősen növeli a tartósságot.
Befolyásolja-e az alaplap a játékteljesítményt?
Közvetve, igen. Miközben a CPU és a GPU játékteljesítményt nyújt, az alaplap befolyásolja a PCIe sávszélességét, memóriastabilitását és az energiaellátást. A rossz VRM tervezés vagy a korlátozott PCIe sávok korlátozhatják a folyamatos boost órajeleket, illetve a nagy sebességű GPU és NVMe teljesítményt.
Megéri az alaplap frissítését anélkül, hogy a CPU-t cserélni?
Általában nem, hacsak nem kell új funkciók, mint például PCIe 5.0, DDR5 támogatás, gyorsabb hálózat vagy további M.2 slotok. Mivel a legtöbb alaplap konkrét CPU foglalathoz van kötve, a lap frissítéséhez gyakran kompatibilis processzor is szükséges.
Mik a jelek annak, hogy egy alaplap meghibásodik?
Gyakori tünetek közé tartozik a véletlenszerű leállítások, a POST hibája, az USB vagy hálózati portok nem működnek, gyakori kék képernyők, vagy a BIOS beállítások ismétlődő visszaállítása. Mielőtt kicseréled a lapot, zárd ki a RAM-, PSU- és GPU problémákat, hogy megerősítsd az alaplap az okot.
