A szigetelési piercing csatlakozók (IPC-k) gyors és biztonságos módot biztosítanak az ági csatlakozások létrehozására anélkül, hogy lehúznánk a kábelszigetelést. Az IPC-k a mechanikai kompresszió, a szabályozott piercing technológia és az integrált tömítés kombinálásával stabil elektromos érintkezést és hosszú távú környezetvédelmet támogatnak. Ez a cikk bemutatja szerkezetüket, működésüket, teljesítményjellemzőiket, telepítési módszereiket és alkalmazásait a közművek, ipari és megújuló energia rendszerekben.

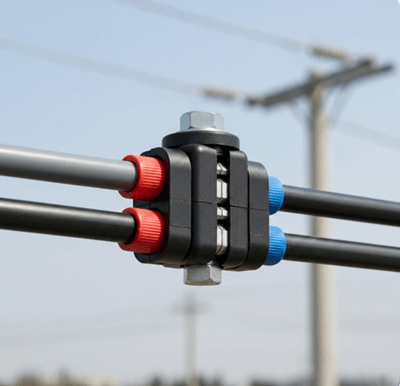

Szigetelés átszűrő csatlakozó áttekintése
A szigetelés átszűrő csatlakozó (IPC) egy olyan elektromos csatlakozó, amelyet arra terveztek, hogy egy fővezetéket és egy ágvezető vezetéket kötsön össze anélkül, hogy a szigetelést lebontná. Éles fém érintkezési pontokat használ, amelyek átszúrják a szigetelőréteget, és közvetlenül érintkeznek a belső vezető maggal. A szigetelés a vezető körül marad, így a kapcsolat úgy alakul ki, hogy a csupasz vezeték kitárulna.

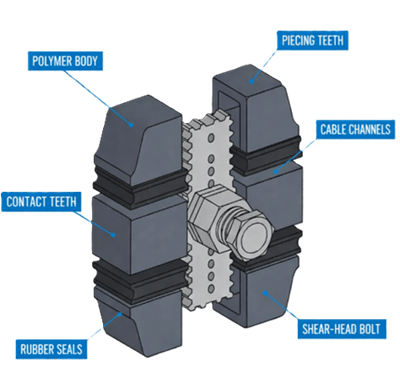

IPC szerkezete és összetevői
Az IPC a mechanikai kompressziót védett elektromos érintkezési úttal ötvözi.
• Szigetelt ház: Termoplasztikus vagy termoszett polimerekből készült, a ház élő alkatrészeket szigetel, és megvédi a csatlakozást a környezeti veszélytől. Megőrzi az igazítást a feszítés során, és ellenáll az UV-nek és a hőnek.
• Piercing pengék vagy fogak: Fém fogak áthatolnak a szigetelésen és érintkeznek a vezetővel. A kontrollált geometria korlátozza a vezetőkárosodást, miközben biztosítja a folyamatos behatolási mélységet.
• Vezető érintkezési elemek: Az áram belső vezetőhídkon keresztül halad át, amelyek ónozott rézből vagy alumíniumötvözetből készültek. Az anyagokat úgy választják ki, hogy illeszkedjenek a vezetők kompatibilitásához.
• Tömítő alkatrészek: Gumitömítések, gélvegyületek vagy kompressziós tömítések blokkolják a nedvességet és a levegőben lévő szennyeződéseket a kábelbejárati pontoknál.

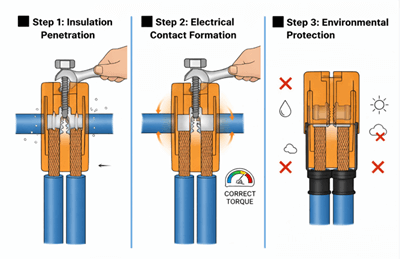

Szigetelés átszúró csatlakozó működési elve
Az IPC egy irányított csípős és átszúró mechanizmuson keresztül működik, amely elektromos kapcsolatot hoz létre anélkül, hogy eltávolítaná a kábelszigetelést. A folyamat a mechanikai kompressziót és a fém-fém érintkezést egy zárt házban ötvözi.
Szigetelés áthatolása
Amikor a csavart vagy nyírófejű csavart megfeszülik, belső fémfogak átszúródnak a kábelszigetelésen. A lapátgeometria szabályozza a behatolás mélységét, hogy elérje a vezetőt, miközben korlátozza a szál károsodását. A megfelelő szorosítás egyenletes nyomást és pontos pozicionálást biztosít.
Elektromos érintkezés kialakulása
Amint a fogak érintkeznek a vezetővel, a kompresszió közvetlen fém-fém interfészt hoz létre. A megfelelő nyomaték stabil érintkezési nyomást teremt, minimalizálva az ellenállást, és csökkentve a túlmelegedés vagy mikromozgás kockázatát terhelés alatt.
Környezetvédelem
A megszorítás után a ház és az integrált tömítések bezárják a piercing területet. Ezek az alkatrészek blokkolják a nedvességet, portot és UV-kitétetést, miközben mechanikai stabilitást őriznek kültéri vagy ipari körülmények között.
IPC elektromos teljesítményjellemzők
| Paraméter | Leírás |
|---|---|
| Mechanikus kompresszió | Az IPC teljesítménye a vezető és a belső érintkezési elemek közötti szabályozott mechanikai nyomástól függ. A megfelelő kompresszió biztosítja a fém-fém közötti folyamatos érintkezést, miközben korlátozza a szál deformációját. Az elégtelen nyomás növeli az ellenállást, míg a túlzott erő károsíthatja a vezetőszálakat. |
| Kontaktellenállás stabilitása | A megfelelően telepített IPC hosszú távon alacsony és stabil ellenállást tart fenn. Az ellenállás stabilitását befolyásolja a nyomatékpontosság, a hőtágulás, a korrózióvédelem és a vezetőmozgás. A stabil ellenállás csökkenti a hőfelhalmozódást és javítja a hosszú távú megbízhatóságot. |
| Rövidzárlat-ellenállás képesség | Az IPC-knek el kell viselniük a magas hibaáramokat mechanikai deformáció vagy érintkezési hiba nélkül. Rövidzárlatok esetén a csatlakozók intenzív hő- és mechanikai terhelést tapasztalnak. A tanúsított tervek megőrzik a szerkezeti integritást és az elektromos folytonosságot a meghatározott hibakörülmények közötti tesztelés után is. |
| Üzemi hőmérséklet besorolás | Minden IPC maximális vezetőhőmérsékletre van beállítva. Ez a minősítés biztosítja, hogy az anyagok, tömítések és érintkezési elemek tartós terheléses fűtést viselnek szigetelés meghibásodása vagy mechanikai károsodás nélkül. A besorolásoknak meg kell egyezniük a rendszer működési környezetével. |
| Rezgés és mechanikai feszültségellenállás | Légvezetékek, ipari gépek vagy szélberendezések esetén a csatlakozók rezgést vagy mechanikai mozgást tapasztalhatnak. Az IPC-ket úgy tervezték, hogy fenntartsák a szorítóerőt és az elektromos érintkezést ezekben a dinamikus körülmények között. |
| Anyagkompatibilitás | A csatlakozó érintkezési anyagainak illeszkedniük kell a vezetőtípushoz, legyen az réz, alumínium vagy kevert fém rendszer. A helytelen anyagpárosítás galvániás korrózióhoz, megnövekedett ellenálláshoz és hosszú távú lebomláshoz vezethet. |
| Telepítés nyomatékpontossága | A megfelelő húzónyomaték közvetlenül befolyásolja az érintkezési minőséget. Sok IPC nyírófejű csavarokat használ a folyamatos kompresszió érdekében. A pontos nyomatékalkalmazás megakadályozza a túlmelegedést, a lazulást és a korai meghibásodást. |
IPC telepítési folyamata

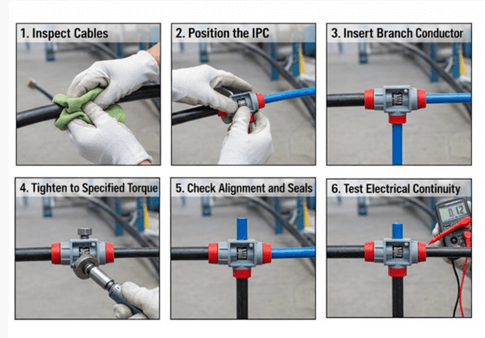

Lépésről lépésre történő telepítés
• Ellenőrizze a kábeleket – Ellenőrizze a szigetelést és a vezetők állapotát. Ha van benne, távolíts el a szennyeződést vagy a nedvességet.
• Helyezd el az IPC-t – Helyezd a csatlakozót a fővezeték fölé anélkül, hogy szigetelést szednél. Győződj meg róla, hogy egyenletesen üljön.
• Helyezd be az ágvezető vezetéket – Ellenőrizd, hogy a vezető mérete egyezik az IPC minősítéssel, és teljesen helyben van.
• Húzd meg a megadott nyomatékig – Használj nyomatékkulccset, vagy húzd meg, amíg a nyírófej el nem törik. A helyes nyomaték lehetővé teszi a megfelelő szigetelési áthatolást és a vezetőösszenyomást.
• Ellenőrizze az igazítást és a tömítéseket – Győződjön meg róla, hogy a vezetők egyenesek, és a tömítési elemek megfelelően összenyomottak.
• Elektromos folytonosság tesztelése – Mérj ellenállást multiméterrel. Egy alacsony, stabil érték megerősíti a jó kontaktust.
Telepítési hibák, amelyeket el kell kerülni
• Túlfeszítés, ami károsítja a szálakat
• Alulhúzás, ami növeli az ellenállást
• Rossz IPC méret használata
• A nyomatékspecifikációk figyelmen kívül hagyása
• A telepítés utáni tesztelés kihagyása
Az IPC alkalmazásai

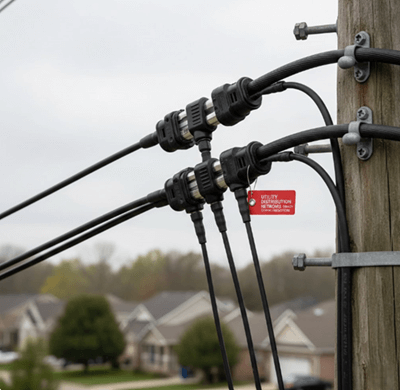

Közmű-elosztóhálózatok
Az IPC-ket gyakran használják alacsony és közepes feszültségű felvezető vezetékekből származó kiszolgáló csapok létrehozására. Gyors elágazási csatlakozásokat biztosítanak anélkül, hogy szigetelést távolítanának el, csökkentve a telepítési időt és minimalizálva a szolgáltatási megszakításokat. Zárt kialakításuk segít megvédeni a csatlakozásokat a nedvességtől és a környezetvédelemtől is.

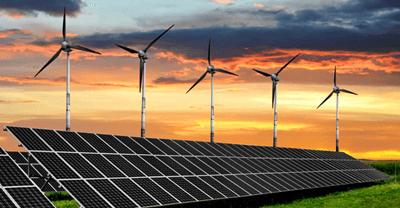

Megújuló energia rendszerek
Nap- és szélerőmű létesítményekben UV-ellenálló és időjárásálló IPC-ket használnak az ági csatlakozásokhoz kültéri környezetben. Megbízható kapcsolatokat biztosítanak a panelek, kombináló rendszerek és elosztóvezetékek között, miközben megőrzik a szigetelés integritását napfény és változó hőmérséklet alatt.

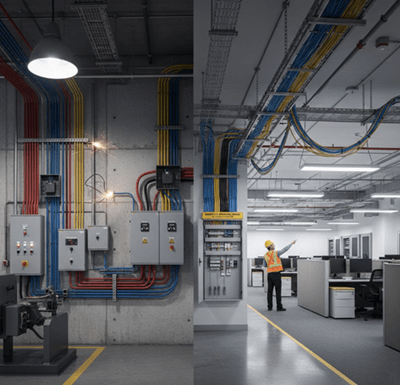

Ipari és kereskedelmi vezetékezés
Az IPC-ket létesítménybővítésekben, világítási áramkörökben és utólagos projektekben alkalmazzák, ahol a meglévő kábelek lehúzása nehéz vagy időigényes lehet. Gyakorlati megoldást nyújtanak az ági áramkörök hozzáadására, miközben megőrzik a mechanikai szilárdságot és az elektromos folytonosságot.
A szigetelés átszúró csatlakozók típusai

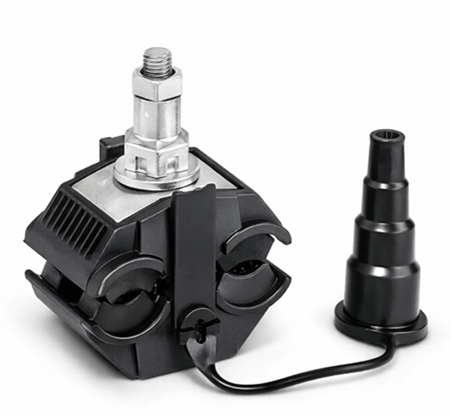

Szabványos alacsony feszültségű IPC
Legfeljebb 1 kV-ig becseztetett, ezt a típust széles körben használják a felső elosztó vonalakban és az épületellátás elágaztatásában. Alumínium vagy rézvezetékekre tervezték, és zárt csatlakozásokat biztosít, amelyek alkalmasak a kültéri expozícióra.
Közepes feszültségű IPC
1 kV-tól 36 kV-ig terjedő csatlakozók vastagabb szigetelési testekkel és jobb elektromos feszültségkontrollral rendelkeznek. Magasabb villamosmezők kezelésére készültek, és gyakran használják közmű- és ipari elosztórendszerekben.

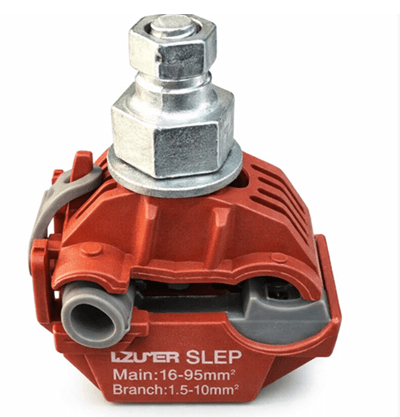

Streetlight IPC
Ez a kompakt változat világítási áramkörökre és oszlopra szerelt telepítésekre optimalizált. Kisebb profilja megkönnyíti a telepítést korlátozott helyeken, miközben biztonságos mellékkapcsolatokat biztosít az utcai és környéki világítási rendszerek számára.

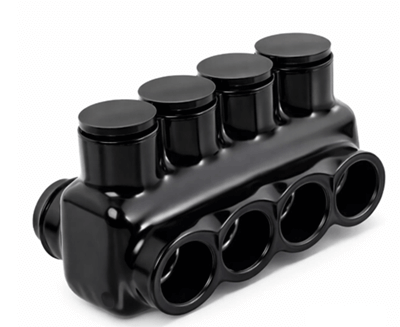

Többcsapásos IPC
Megerősített belső érintkezési híddal tervezték, és ez a típus lehetővé teszi, hogy több kimenő vezető egyetlen fővezetékből ágazjon el. Hasznos elosztórendszerekben, ahol több szervizesküdés szükséges egy vezetőről.
Napelemes PV IPC
Egyenáramú alkalmazásokhoz, különösen napelemes rendszerekhez készült, ez a csatlakozó fokozott UV-ellenállást és folyamatos kültéri kitettségre alkalmas anyagokat tartalmaz. Úgy tervezték, hogy kezelje az egyenáram jellemzőit, beleértve a magasabb ívkockázatot is, mint az AC rendszerek.
Merülő IPC
A föld alatti vagy nedves környezetre tervezett merülő IPC-k fejlett vízálló tömítési rendszereket tartalmaznak. Ezeket eltemetett elosztóhálózatokban, öntözőrendszerekben és más, nedvességnek vagy állóvíznek kitett létesítményekben használják.
A megfelelő szigetelőpiercing csatlakozó kiválasztása
| Tényező | Mit érdemes ellenőrizni |
|---|---|
| Vezetőanyag | Győződj meg róla, hogy a vezető réz, alumínium vagy kevert-e, és válassz egy kifejezetten az adott anyaghoz minősített csatlakozót. |
| Kábelmérettartomány | Biztosítsuk, hogy a vezető keresztmetszeti területe az IPC által jóváhagyott mérettartományba essen. |
| Feszültségminősítés | Ellenőrizd, hogy az IPC feszültségértéke megfelel-e vagy meghaladja-e a rendszer feszültségét. |
| Jelenlegi kapacitás | Ellenőrizd, hogy a csatlakozó képes lenne-e elbírni a várt folyamatos és csúcsterhelést túlmelegedés nélkül. |
| Környezeti besorolás | Erősítse meg az UV-ellenállást, nedvességet, port, hőmérséklet-ingadozást és vegyi anyagokat, ha zord körülmények között van felszerelve. |
| IP értékelés | Válassz olyan behatolási védelmet a kültéri, föld alatti vagy nedves telepítésekhez. |
| Rövidzárlat minősítés | Biztosítsd meg, hogy az IPC elbírja a rendszer rendelkezésre álló hibaáramát mechanikai vagy hőmeghibásodás nélkül. |
Szigetelési átszúró csatlakozók vs hagyományos vezetékes csatlakozók
| Feature | Szigetelési piercing csatlakozók (IPC) | Hagyományos (Crimp / Forrasztás / csavarás) |
|---|---|---|
| Szigetelés eltávolítása | Nem kötelező. A csatlakozó átszúrja a szigetelést a szorosítás során. | Kötelező. A szigetelést le kell tisztítani a kapcsolat előtt. |
| Telepítési idő | Gyorsabban, ahogy a levetkőzés és a további előkészítési lépések eltűnnek. | Lassabb a kábelelőkészítés és a befejezési lépések miatt. |
| Nyomatékkonzisztráció | Nyírófejű csavarokkal vagy meghatározott nyomatékbeállításokkal vezérelhető, biztosítva az egyenletes nyomást. | A kidolgozástól és a szerszámok pontosságától függ; A nyomás változó lehet. |
| Vízálló lehetőségek | Gyakran beépített tömítéseket tartalmaz kültéri használatra. | Általában külső tömítőanyagok, például ragasztószalag vagy hőzsugorítás szükséges. |
| Érintkezési stabilitás | A kompressziót hosszú távon fenntartja a mechanikus csiplezés kialakításával. | Ha nem rögzítik megfelelően a rezgés, a hőtágulás vagy az öregedés miatt, meglazíthat. |
| Élővonal alkalmassága | Bizonyos élő vonalas alkalmazásokhoz elérhetők a hasznos minősítésű verziók. | Nem jellemzően feszültséges telepítésre tervezték. |
| Hosszú távú megbízhatóság | Elosztóhálózatokra tervezték, környezetvédelemmel és mechanikai szilárdsággal. | A módszer, az anyag minősége és a telepítési körülmények szerint változik. |
IPC tesztelés és ipari szabványok
Az IPC-ket nemzetközi szabványok szerint tesztelik az elektromos teljesítmény, a mechanikai szilárdság és a környezeti tartósság ellenőrzésére. A megfelelőség megerősíti, hogy a csatlakozó biztonságosan működhet valós eloszlási körülmények és hibaforgatókönyvek esetén.
A gyakori szabványok a következők:
• IEC 61238-1 – Lefeszegeti a kompressziós és mechanikai csatlakozókat tápkábelekhez, beleértve az elektromos és mechanikai teljesítménykövetelményeket.
• EN 50483 – Meghatározza az alacsony feszültségű légvezeték-csatlakozók követelményeit, beleértve az elosztóhálózatokban használt IPC terveket.
• ANSI C119 – Meghatározza a teszt- és teljesítménykritériumokat a csatlakozókhoz áramelosztó rendszerekben.
Tipikus tesztek
• Mechanikus kihúzási erő – Megerősíti, hogy a csatlakozó megtartja a tapadást feszültség és mechanikai terhelés alatt.
• Rövidzárlat-áram ellenállás – Ellenőrzi a túlélést magas hibaáram esetén.
• Feszültség tartóssága nedves körülmények között – Értékeli a szigetelés szilárdságát esőben vagy magas páratartalomban.
• Hőkörös tesztek – Szimulálják a terhelés változása által okozott ismétlődő fűtést és hűtést.
• Korrózió- és öregedési tesztek – Értékeljék a hosszú távú tartósságot UV-kitém, sópermetezés és környezeti szennyezőanyagok alatt.
Gyakori IPC hibák
Az IPC-hiba többsége hibás telepítésből, helytelen választásból vagy a csatlakozó minősítésén túlmutató működési körülményekből ered. Ezeknek a kockázatoknak a felismerése segít megelőzni a túlmelegedést és a kapcsolati instabilitást.
• Elégtelen nyomaték: Ha nem a megfelelő pontossággal meghúzzák a piercingfogak, nem feltétlenül hatolnak be teljesen a szigetelésbe, és nem nyomják meg megfelelően a vezetőt. Ez növeli az érintkezési ellenállást és a hőfelhalmozódást.
• Réz–alumínium eltérés: Egy nem alkalmas csatlakozó használata galvanikus korróziót okozhat, növelve az ellenállást és gyengítve az illesztést.
• Hőköri hatások: Az ismétlődő fűtés és hűtés idővel csökkentheti a szorító nyomást, ha a kompresszió nem megfelelő.
• Tömítés lebomlása: UV-kitépése, nedvesség vagy vegyi anyagok károsíthatják a tömítési alkatrészeket, lehetővé téve a víz bejutását és korrózióját.
• Túlterhelés: A névleges áram túllépése túlzott hőt termel, amely károsíthatja mind a vezetőt, mind a csatlakozó testét.
Összegzés
A szigetelési piercing csatlakozók egyszerűsítik az elektromos elágazást, miközben erős mechanikai támasztást és alacsony ellenállást biztosítanak. A megfelelő választás, a nyomatékszabályozás és a környezeti egyeztetés kulcsfontosságú a megbízható teljesítményhez. A felső elosztó vezetékektől a napelemes telepítésekig az IPC-k hatékony telepítést és tartós működést kínálnak. Ahogy az áramhálózatok modernizálódnak, az IPC-k fejlődő tervei tovább javítják a megfigyelési képességet, az anyagszilárdságot és a hosszú távú elektromos stabilitást.
Gyakran Ismételt Kérdések [GYIK]
Újrahasználható-e a szigetelés piercing csatlakozók eltávolítása után?
A legtöbb szigetelőpiercing csatlakozó nem újrahasznosításra van tervezve. Miután megfeszítették, a piercing pengék deformálják a szigetelést és a vezetővel érintkező területet. A csatlakozó újrahasználata csökkentheti az érintkezési nyomást, növelheti az ellenállást, és gyengítheti a tömítési teljesítményt. A gyártók általában azt javasolják, hogy az IPC-ket eltávolítás után cseréljék ki az elektromos és környezeti integritás megőrzése érdekében.
Alkalmasak-e a szigeteléses áttérő csatlakozók föld alatti kábel telepítésére?
Igen, de csak akkor, ha az IPC kifejezetten tengeralattjárónak vagy föld alatti jóváhagyásúnak van minősítve. A szabványos IPC-k nem feltétlenül nyújtanak megfelelő hosszú távú nedvességvédelmet, ha eltemetve vannak. Föld alatti alkalmazásokhoz a csatlakozóknak fejlett tömítési rendszerekkel kell rendelkezniük, és meg kell felelniük a vízálló, valamint korrózióálló szabványoknak.
Meddig tartanak általában a szigetelés piercing csatlakozók?
Élettartam az anyagminőségtől, a telepítési pontosságtól, a terhelési körülményektől és a környezeti expozíciótól függ. Megfelelően minősített felső elosztó rendszerekben az IPC-k megbízhatóan 20 évig vagy tovább működhetnek. A helytelen nyomaték, túlterhelés vagy tömítés romlása jelentősen megrövidítheti az élettartamot.
A szigeteléses áthatoló csatlakozók növelik-e az elektromos ellenállást idővel?
Ha megfelelően a megadott nyomatékra szerelve az IPC-k alacsony és stabil érintkezési ellenállást tartanak fenn. Az ellenállás nőhet, ha a bilincs nyomása meglazul a helytelen telepítés, korrózió vagy túlzott hőciklus miatt. A zord környezetben végzett időszakos ellenőrzés segít hosszú távú teljesítmény fenntartásában.
Megfelelnek-e a szigetelés piercing csatlakozók világszerte a közmű szabályozásainak?
Sok IPC-t úgy gyártanak, hogy megfeleljenek az IEC 61238-1, EN 50483 és ANSI C119 szabványoknak. A megfelelőség a konkrét termékmodelltől függ. Mindig ellenőrizd a tanúsítási jelöléseket és műszaki dokumentációt, mielőtt szabályozott elosztó hálózatokban telepítenéd.
