A HDMI problémák, mint a jel hiánya, a kiesések vagy az ARC/CEC hiányzása gyakran rossz tűből, cserélt párból vagy a konnektorból eredő problémák. Ez a cikk bemutatja a 19 tűs A típusú elrendezést, a tűszámozást és a jelcsoportokat (TMDS, DDC/EDID, CEC, +5 V, HPD, földelés). Emellett a C és D típusú változtatásokat is lefedi pin-táblákkal, diagramokkal és ellenőrzésekkel.
HDMI csatlakozó kikapcsoló alapjai
A HDMI csatlakozóknál kis fém kontakt található. Minden érintkezőben egy adott jel van, például videó, hang, vezérlőadatok vagy áram. A legtöbb HDMI csatlakozó 19 pincset használ. Ezek a 19 tű egy kábelen keresztül közvetítik a digitális videót és a hangot. Emellett vezérlőjeleket és egy kis 5 voltos áramvonalat is hordoznak.

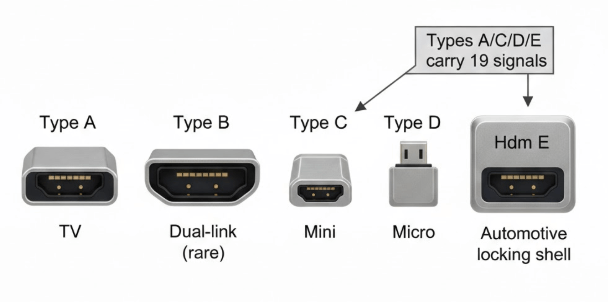

HDMI csatlakozótípusok és tűszám
A gyakori 19 tűs HDMI csatlakozók
A leggyakoribb HDMI csatlakozók mind 19 tűt használnak:
• A típus - Szabványos HDMI
• C típus - Mini HDMI
• D típusú - Micro HDMI
• E típusú - Autóipari HDMI
Bár ezek a csatlakozók különböző méretűek, ugyanazt a 19 jelet hordozják. A jelfunkciók változatlanok maradnak. Csak a fizikai forma és a tű elhelyezése változik. Az E típusú járművek számára készültek. Erősebb külső burkolata és zárófunkciója van, amely megakadályozza, hogy a rezgés lazítsa meg a csatlakozást.
Kevésbé gyakori HDMI típusok
| HDMI típus | Tűk | Leírás |
|---|---|---|
| B típus | 29 | A kettős link verziót a szabvány definiálja, de használjuk |
| E típus | 19 | Autós változat zárolással |
A HDMI PIN-számozás megértése
Kétsoros lépcsős tű elrendezés
A HDMI csatlakozók két soros tűsort használnak egy egyenes sor helyett. Az egyik sor kissé elhelyezkedik a másiktól. Ez kisebb lesz a csatlakozó, de az első számozási minta is nehezebb lehet látni. A PIN-ek attól is függnek, hogyan húzzák a csatlakozót:
• Néhány diagram a csatlakozó elejét (kábelvégét) mutatja.
• Mások a konnektor elejét mutatják (panel vagy PCB csatlakozó).
Amikor a nézet változik, a tűk balról jobbra váltanak. Ez gyakran összezavar a kihúzott diagramok olvasásakor.
Csatlakozó vs aljzat nézetek
Mielőtt HDMI pinout diagramot használnál, nézd meg, melyik oldalt nézed:
• A vevő elölült nézete
• A dugó elölről való nézete
Ezek a nézetek tükörképként nézhetnek ki egymásnak. Egy rajzon az 1-es tű balra lehet; másikban a jobb oldalon is megjelenhet. A hibák elkerülése érdekében mindig hasonlítsd össze a diagramot a csatlakozó adatlapjával vagy lábnyomrajzával. Így a jeleket a megfelelő irányba igazítod a tűkhöz.
HDMI tű funkciók csoportonként
A 19 tű csoportosítása megkönnyíti a kitűzést
Ahelyett, hogy a HDMI csatlakozót 19 különálló tűként kezelnénk, érdemes néhány funkcionális csoportként kezelni. Ez megkönnyíti a kitűző olvashatóságát és ellenőrzését. A csoportosítás csökkenti a hibákat a jelek összeillesztésekor, mivel a kapcsolódó tűk általában együtt helyezkednek és egy halmazként működnek.
TMDS adatcsatornák és TMDS órajel
• TMDS adatcsatornák (0, 1, 2): Három nagy sebességű differenciálpár, amelyek videót, beágyazott hangot és csomagalapú vezérlőadatokat továbbítanak.
• TMDS órajel: Egy nagy sebességű differenciálpár, amely a TMDS adatcsatornák időzítési referencia forrását biztosítja.
• TMDS pajzs/földelő tűk: Minden TMDS csatorna tartalmaz egy közeli pajzs/földreferencia tűt, hogy stabil visszatérési útvonalat támogassanak és csökkentsék a zajt.
Vezérlő- és oldalsó sávvonalak
• DDC (Display Data Channel): I²C SCL és SDA vonalak az EDID olvasásához szolgálnak, így a támogatott módok azonosíthatók.
• CEC (Consumer Electronics Control): Egyvezetékes vezérlővonal, amelyet alapvető parancsjelzéshez használnak a csatlakoztatott eszközök között.
• ARC / HEC / HEAC (opcionális): Olyan funkciók, amelyek bizonyos HDMI verziókban megosztják a pineket, támogatva az audio visszatérést és az Ethernethez kapcsolódó funkciókat, ha bevezetik.
Hatalom, státusz és földelési szerepek
• +5 V: EDID/DDC-hez kapcsolódó áramköröket szolgáltat, és bizonyos aktív adaptereket támogat korlátozott áramtartományban.
• HPD (Hot Plug Detect): Állapotjelzés, amely jelzi, hogy egy csatlakoztatott eszköz jelen van és készen áll, ami EDID olvasásokat és link beállításokat indíthat el.
• Földelések és pajzsok: Referencia- és visszatérési útvonalakat biztosítanak mind a nagy sebességű TMDS jeleknek, mind az alacsony sebességű vezérlővonalaknak.
Teljesítmény- és referencia gyors táblázat (A típus)
| Kategória | Tipikus tűk (A típus) | Funkció |
|---|---|---|
| +5 V teljesítmény | 18. tű | +5 V (általában ~50 mA) EDID/DDC logikához és néhány adapterhez |
| Hot Plug Detect (HPD) | 19. tű | Jelenlét/készenléti jel, amely EDID olvasásokat és link beállításokat indíthat |
| TMDS pajzsok / Földek | 2., 5., 8., 11. lábak | Pajzs/visszacsatolási referencia TMDS differenciálpárokhoz |
| Irányító Föld | 17-es tű | Megosztott földreferencia a CEC, DDC és kapcsolódó vezérlőfunkciókhoz |
Szabványos HDMI Type A 19 tűs kitűzés
| Kitűzés | Jel (elterjedt elnevezés) | Rövid funkció |
|---|---|---|
| 1 | TMDS Data2+ | Nagy sebességű adatcsatorna 2 (pozitív) |
| 2 | TMDS Data2 Pajzs | Föld/pajzs referencia a Data2-hez |
| 3 | TMDS Data2− | Nagy sebességű adatcsatorna 2 (negatív) |
| 4 | TMDS Data1+ | Nagy sebességű adatcsatorna 1 (pozitív) |
| 5 | TMDS Data1 Pajzs | Föld/pajzs referencia a Data1 számára |
| 6 | TMDS Data1− | Nagy sebességű adatcsatorna 1 (negatív) |
| 7 | TMDS Data0+ | Nagy sebességű adatcsatorna 0 (pozitív) |
| 8 | TMDS Data0 Pajzs | Föld/pajzs referencia a Data0-hoz |
| 9 | TMDS Data0− | Nagy sebességű adatcsatorna 0 (negatív) |
| 10 | TMDS Óra+ | Órajel csatorna (pozitív) |
| 11 | TMDS Órajelvédő | Föld/árnyékoló referencia az órahoz |
| 12 | TMDS óra− | Órajelcsatorna (negatív) |
| 13 | CEC | Fogyasztói elektronikai vezérlőbusz |
| 14 | ARC/HEC/Fenntartott* | A szerep a HDMI verziótól és a funkciók támogatásától függ |
| 15 | DDC SCL | I²C órajella EDID/DDC-hez |
| 16 | DDC SDA | I²C adatok EDID/DDC-hez |
| 17 | Föld (CEC/DDC/HEAC) | Vezérlő/oldalsáv földreferencia |
| 18 | +5 V | +5 V tápellátás (korlátozott áram) |
| 19 | HPD / ARC/HEC* | Hot Plug Detect; Az ARC/HEC szerep verziónként változik |
Mini HDMI Type C kikapcsoló különbségek
Mi marad ugyanaz vs mi változik?
A Mini HDMI (C típus) ugyanazt a 19 HDMI jelet használja, mint az A típus, de a csatlakozó kisebb. Ehhez a kisebb testhez a tűket átrendezik. A jelzőszerepek változatlanok maradnak, de a PIN-ok és pozíciók változnak. Mindig ellenőrizd az adatlapot a Board C típusú csatlakozóján, mielőtt a hálókat rendeled ki.
C típusú jelzések csoportonként
| C típusú tű tartomány | Jelcsoport | Jegyzetek |
|---|---|---|
| TMDS tűk (többszörös) | Data2 / Data1 / Data0 párok + pajzsok | Ugyanazok a jelszerepek, mint az A típus, de különböző lábakra vannak helyezve |
| TMDS óratűk | Órajel differenciálpár + pajzs | Ugyanaz a jelszerep, mint az A típus, de különböző lábakon van elhelyezve |
| Vezérlő lábak | CEC + DDC (SCL/SDA) | Ugyanazok a funkciók, de a PIN-kódok eltérnek |
| Teljesítmény/státusz pinek | +5 V + HPD | Ugyanazok a funkciók, de a tűszámok eltérnek |
| Pálya | TMDS és vezérlőterületek | A területek továbbra is használatban vannak, de a helyszínük változik |

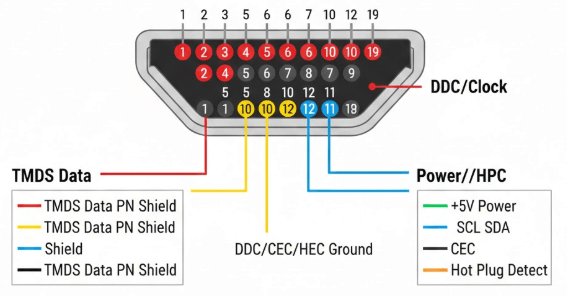

Micro HDMI Type D Pinout elrendezés
A 7.1 Type D a legkisebb 19 tűs HDMI csatlakozó
A Micro HDMI (Type D) a legkisebb HDMI csatlakozó, amely még mindig mind a 19 jelet támogatja. A tűk egymáshoz vannak csomagolva, és a test nagyon kicsi. Ezért a orientáció nagyon számít. D típusú diagram olvasása során mindig ellenőrizd, hogy látod-e a konnektort vagy a konnektort, hogy ne cseréld meg a tap-sorrendet.
D típusú jelzések csoportonként
| Tűk (D típus, csoportos nézet) | Jelcsoport |
|---|---|
| TMDS csoportok | Data2 / Data1 / Data0 differenciálpárok + pajzsok |
| TMDS óracsoport | Órajel differenciálpár + pajzs |
| Kontrollcsoport | CEC, DDC SCL/SDA, vezérlő talaj |
| Hatalom/státusz | +5 V, HPD |
HDMI kipu felhasználási esetek és hibakeresési ellenőrzőlista
HDMI kikapcsoló alkalmazása valódi hardveren
Ha a pineket csoportokként látod, sokkal könnyebb lesz HDMI hardvert megtervezni és debugálni: a TMDS párokat valódi differenciálpárként tartjuk és irányítani. Vezetékvezérlést és tápcsatlakozókat a megfelelő helyekre helyezze, hogy +5 V, HPD és DDC előhozza a kapcsolatot. A csoportok és az orientáció helyes kialakítása sok "nincs jel" és véletlenszerű kiesési probléma elkerülése.
Tervezési és integrációs felhasználások
Egyedi panelek és válaszfal csatlakozók
Alaposan egyeztesd az A, C vagy D típusú tűtérképezést, és ellenőrizd a csatlakozó nézetet, hogy elkerüld a tükrözött csatlakozó és aljzat hibákat.
Adapterek és átalakítók
Tartsd a TMDS párokat összeegyeztetve, és ellenőrizzék, hogy a szükséges vezérlőpincsek össze vannak kötve, hogy elkerüld a jel hiányát és a funkciók hiányát.
A PCB útvonal és tesztpontok
Tartsd a TMDS párokat röviden és összeegyeztetve, és biztosíts hozzáférést a DDC vonalakhoz, hogy támogassuk az EDID ellenőrzéseket hibakeresés közben.
HDMI pinout hibaelhárító ellenőrzőlista
Nincs videó és nincs EDID észlelés
Először ellenőrizd a +5 V-ot és a HPD-t, majd ellenőrizd a DDC SCL és SDA folytonosságát.
EDID olvas, de nincs kép
Ellenőrizd a TMDS adatait és órajelpárokat nyitottságok, rövidzárolások, cserélt párok vagy fordított polaritás után.
Csillogás, hó vagy kiesések
Keress gyenge TMDS jelminőséget, ami gyakran földelési/pajzs problémákhoz, kábelsérülésekhez vagy impedancia törésekhez kapcsolódik.
A CEC vagy ARC megbukik, de a videó működik
Ellenőrizd a CEC folytonosságát, a kapcsolódó ARC/HEC/HEAC tűket (ha használta), és a vezérlő földelést.
Mechanikai sérülések jelei
A hajlított tűk vagy repedt ízületek eltörhetnek egy vonalat, míg mások még működnek, ami részleges vagy instabil működéshez vezethet.
Összegzés
A HDMI kikapcsolók logikusabbak, ha a 19 tűt szerep szerint csoportosítjuk: a TMDS párok videót és hangot továbbítanak, a DDC EDID-et olvas, a CEC/ARC oldalsávos vonalakat használ, és a +5 V HPD-vel segít elindítani a kapcsolatot. Hibák esetén először ellenőrizd a csatlakozó nézetet, majd ellenőrizd a +5 V/HPD, DDC SCL/SDA és TMDS párokat a swapok, nyitások vagy fordított polaritás szempontjából.
Gyakran Ismételt Kérdések [GYIK]
A DDC, CEC és HPD 5 V jelek?
Nem. A DDC és a CEC alacsony feszültségű vezérlővezetékek. A HPD egy állapotvonal. Csak a 18-as spit +5 V tápegységet ad.
A 18-as (+5 V) tűvel működhet az eszközök?
Csak kis terhelés. A túl nagy víz nem okoz EDID-t, jelet vagy kieséseket.
Az eARC ugyanaz, mint az ARC?
Nem. Különböző módok, és a videó akkor is működhet, ha az ARC/eARC meghibásodik.
Miért van egyes tűk az "ARC/HEC/Reserved" felirat?
Ezek a pinek a HDMI funkciók és a verzió támogatása alapján változtatják a szerepet.
Melyik két tűt kell először ellenőrizni multiméterrel?
18-as (+5 V) és 19-es (HPD) tű.
Miért működik a HDMI alacsony felbontáson, de miért hibásodik magas felbontásnál?
A magasabb módokhoz tisztább TMDS jelzést igényelnek; Először a kábelvesztés, rossz árnyékolás/föld vagy csatlakozó problémák jelentkeznek.
